Na hora da colheita, a diferença entre um corte limpo e a perda de produtividade está nos detalhes da plataforma de corte. O tamanho do vão do dedo é um desses detalhes: se é grande demais, a lâmina flexiona e mascando o material; se é curto, o fluxo muda totalmente.
A evolução dos dedos para colheitadeiras surgiu justamente para resolver esses gargalos no campo. Neste artigo, a Venturoso Valentini explica as diferenças entre as opções dupla, tripla e quádrupla e mostra como o sistema Mastercut posiciona o dedo quádruplo no topo da eficiência do mercado brasileiro.
O que é o dedo da plataforma de corte e para que serve?
O dedo, também chamado de proteção guarda da faca, é a peça fixada na barra porta dedos que cumpre duas funções ao mesmo tempo: protege a lâmina de impactos com pedras, torrões e solo, e serve de contra faca para o corte. A lâmina se movimenta lateralmente em vaivém dentro dos dedos, e a planta é cortada no encontro entre o gume da lâmina e a ponta fixa do dedo, como uma tesoura.
Sem o dedo, a lâmina não corta a planta, ela apenas empurra. Por isso, nos catálogos técnicos das grandes montadoras, o dedo aparece na família “proteção da faca”: é peça de proteção e peça de corte ao mesmo tempo.
Importante saber: quando o produtor troca o tipo de dedo de sua plataforma, ele está mudando a geometria do sistema de corte inteiro! Essa peça afeta o comportamento da lâmina, o fluxo de material e o desgaste do conjunto.
A geometria do dedo determina o desempenho do corte
O ponto central da geometria do dedo é a abertura do vão, o espaço por onde a planta entra antes do impacto da lâmina. É esse diâmetro que define a capacidade de engolir massa vegetal e a precisão do corte:
- Vão maior (indicado para alto volume de massa): permite a entrada de caules mais grossos e maior volume de planta por ciclo sem embuchar a barra. No entanto, por dar mais folga lateral à haste, pode gerar vibração e mascagem se utilizado em velocidades muito altas ou em plantas finas.
- Vão menor (indicado para velocidade e corte limpo): retém a haste com firmeza, garantindo um corte rente, sem deslocamento lateral e com menor desgaste do conjunto, ideal para operações mais rápidas. Por outro lado, requer atenção ao volume de massa para evitar restrições de fluxo.

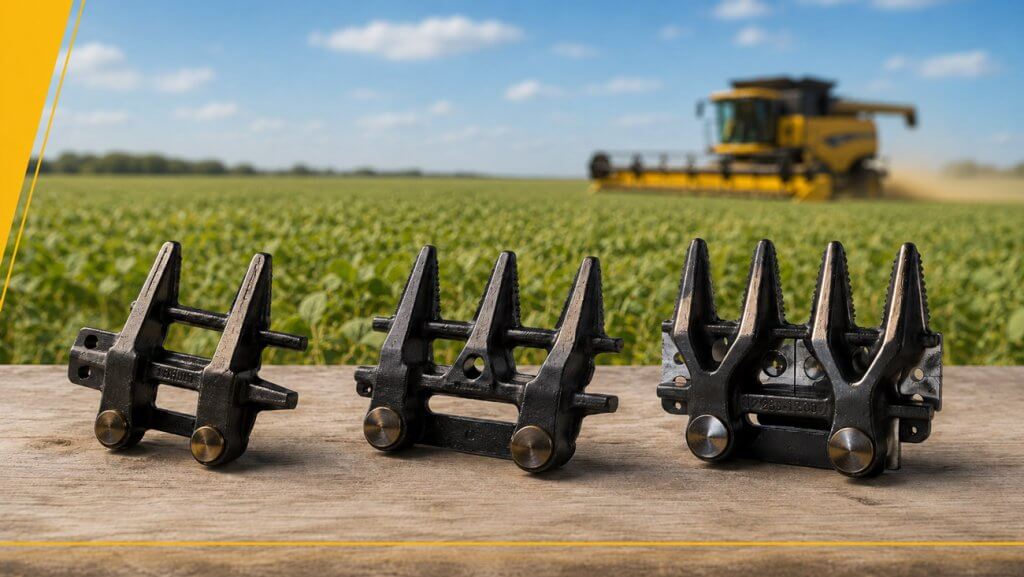

Dedo duplo, triplo e quádruplo: o que muda entre eles
O número no nome indica quantas pontas o dedo tem em contato com a lâmina. Cada ponta adicional cria um novo ponto de apoio, divide o vão de trabalho da faca e muda o comportamento da barra durante o corte.
Dedo simples: onde ele ainda aparece
Tem uma ponta só, e por isso não oferece contra faca adequado para a maioria dos cortes de grão. Hoje aparece quase sempre como dedo da ponta, na extremidade da barra de corte, como peça de finalização de sistema. Também sobrevive em algumas plataformas antigas de sistema de corte curto, em aplicações específicas.

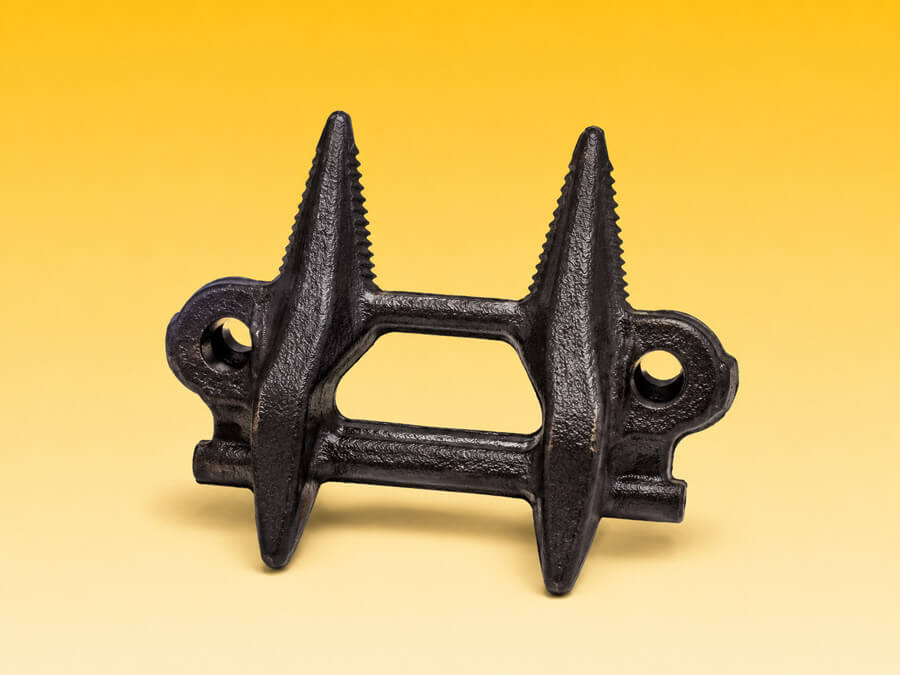

Dedo duplo: o mais tradicional
Duas pontas paralelas separadas por um vão único e mais largo. Foi o padrão da indústria por décadas e ainda é a peça mais encontrada em plataformas rígidas convencionais e em muitas plataformas flexíveis de linha antiga.
- Ponto forte:peça simples, de reposição fácil, ampla disponibilidade em qualquer revenda do país.
- Ponto fraco:o vão maior deixa espaço para a lâmina flexionar entre um dedo e outro, e para a haste se deslocar durante o corte. Em cultura de haste fina, como a soja, isso vira mascagem de vagem e queda de grão.
O dedo duplo aparece em duas variantes: dedo duplo longo (para sistema de corte longo, o mais comum em plataformas draper e flexíveis atuais) e dedo duplo curto (para sistema de corte curto, comum em plataformas mais antigas).

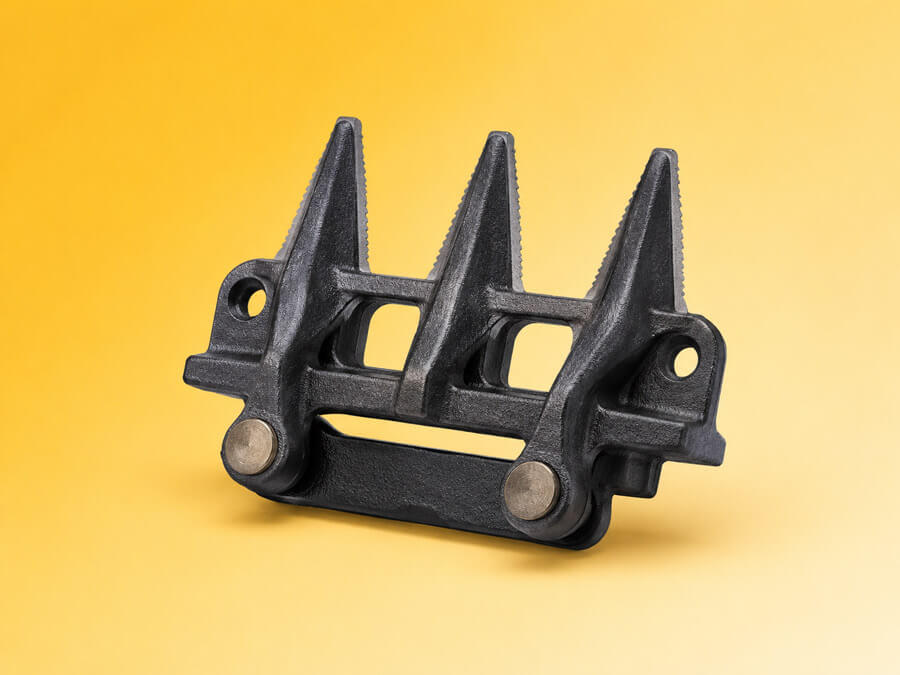

Dedo triplo: mais estabilidade, mais controle sobre o material
Três pontas, com dois vãos menores em vez de um vão único grande. Essa geometria divide o espaço de entrada da planta em duas metades, o que dá mais estabilidade lateral para a lâmina e reduz a chance de a haste “escapar” para o lado no momento do corte.
Em plataformas draper e em colheita de soja com haste mais frágil, isso se traduz em corte mais limpo e menos vibração transmitida ao restante do sistema.
Nas configurações curto-longo-curto ou longo-curto-longo, as pontas alternam de tamanho para acomodar melhor a geometria da barra de corte. É o caso dos dedos triplos John Deere de referências , H213398, H213507, AXE14171 comuns nas plataformas flexíveis mais modernas.
A migração do duplo para o triplo é a resposta que o mercado deu ao aumento de velocidade de trabalho das colheitadeiras. Quanto mais rápida a máquina, mais o vão do dedo duplo começa a atrapalhar.

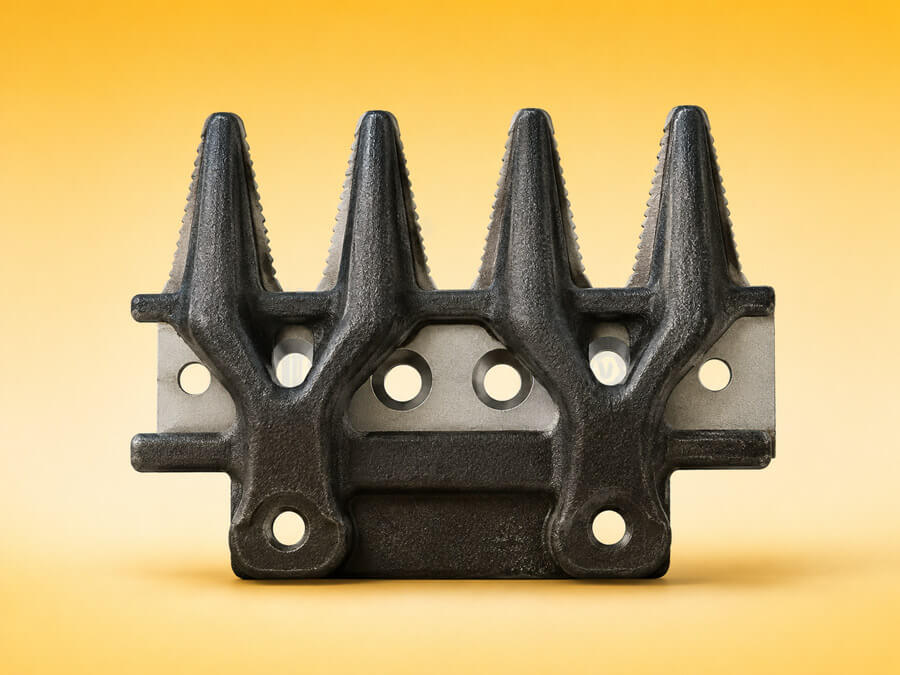

Dedo quádruplo: o próximo passo, hoje exclusivo do Mastercut
Quatro pontas, o que reduz ainda mais o vão de entrada da planta e distribui o esforço de corte de forma mais uniforme ao longo da lâmina. É o formato mais recente disponível no mercado brasileiro e, hoje, é o padrão do sistema Mastercut da Venturoso Valentini.
Duas características distinguem o quádruplo do triplo:
- Pontas mais curtas e perfil mais compacto em relação ao dedo triplo, diminuindo a alavanca estrutural e a flexão lateral da lâmina.
- Menor acúmulo de detritos, pois a geometria com vãos mais estreitos trabalha em conjunto com a lâmina dupla para realizar um corte rápido e contínuo, impedindo que a palha e a vagem fiquem presas ou mascadas entre as pontas (o dedo quádruplo do Mastercut foi projetado para trabalhar em conjunto com a lâmina dupla do sistema, posicionada 2 mm à frente dos dedos).
O dedo quádruplo foi desenvolvido para resolver uma limitação técnica do dedo triplo em altas velocidades de operação, quando a estabilidade lateral da lâmina começa a comprometer o corte.
Saiba mais: Como o sistema Mastercut aumenta o rendimento da colheita.
Como o número de pontas do dedo afeta a colheita?
A diferença geométrica entre os três tipos vira resultado no campo em três frentes: corte e fluxo de material, estabilidade da lâmina (que se traduz em desgaste do conjunto) e perdas na plataforma.
Corte e fluxo de material
A abertura dos vãos define a quantidade de material que entra por ciclo, por isso que vão maior é adequado para plantas mais robustas e altas; enquanto vão menor é ideal para cortes mais precisos (pois opera com menos deslocamento da haste). A lâmina passa por mais pontos de apoio em cada oscilação, o que reduz a chance de a planta ser dobrada em vez de cortada.
A velocidade da faca também deve ser considerada nesse cenário, pois quanto mais rápida, mais crítico é o vão do dedo. Uma barra que oscila a 1100 SPM ou 550 RPM exige controle lateral maior do que um dedo duplo tradicional consegue oferecer, o que abre espaço para o triplo e o quádruplo em máquinas modernas.
Estabilidade da lâmina e desgaste de peças
A cada ciclo de corte, a lâmina se movimenta lateralmente entre as pontas dos dedos. Se o vão é grande, a lâmina flexiona mais entre um apoio e outro. Essa flexão constante pode gerar três situações:
- Fadiga do açoda própria lâmina, com trinca precoce nos pontos de maior flexão.
- Folga progressivaentre lâmina e dedo, que compromete o corte limpo antes mesmo da peça se esgotar.
- Desgaste acelerado dos apertadores de navalha, que precisam absorver a vibração que a barra não segura.
Quanto mais pontas em contato, menor a flexão lateral e mais longa a vida útil do conjunto todo: dedo, lâmina, apertadores e a própria barra de corte.
Perdas na plataforma
Segundo o Manual do Copo Medidor da Embrapa, o nível tolerável de perdas na colheita de soja é de até 60 kg por hectare (uma saca). Dentro dessa perda total, os números publicados pela Embrapa Soja na revista Visão Agrícola da ESALQ/USP mostram onde ela se concentra:
- Cerca de 80% das perdasocorrem na plataforma de corte.
- Dessas perdas de plataforma, a barra de corte responde por cerca de 80%, o que equivale a aproximadamente 65% das perdas totaisda operação.
A escolha do dedo, que na revenda parece uma decisão trivial de peça de reposição, é um dos fatores que mais merece atenção, pois vai definir se o produto vai ficar dentro ou fora desse patamar de perda aceitável.
Dedo curto ou dedo longo: qual a diferença?
A diferença está no sistema de corte para o qual a plataforma foi projetada:
- Sistema de corte longo: utiliza dedos longos e é o padrão das plataformas drapers e flexíveis modernas.
- Sistema de corte curto: utiliza dedos curtos, muito comum em plataformas convencionais e de linhas mais antigas.
A regra é: utilize sempre o comprimento especificado pelo fabricante da plataforma. Trocar o dedo curto pelo longo (ou vice-versa) compromete a sincronia da navalha e o curso do corte. Embora a furação pareça idêntica, a alteração causa atrito inadequado, quebra de lâminas e travamento da barra de corte.
Qual dedo usar em cada tipo de plataforma
A escolha da peça depende do comportamento da plataforma no campo, como altura de corte, velocidade operacional e tipo de cultura:
Plataformas rígidas (trigo, arroz e milho)
Corte: alto, sem contato com o solo.
Dedo ideal: duplo (longo ou curto). Por trabalharem com hastes mais grossas e corte elevado, o vão maior do dedo duplo atende bem sem gerar perdas. Lavouras de alta velocidade já adotam o triplo.
Plataformas flexíveis (soja)
Corte: rente ao solo, onde a haste da soja é altamente suscetível à mascagem.
Dedo ideal: triplo (comum nas séries flexíveis da John Deere). O mercado migrou do duplo para o triplo para garantir precisão e evitar perdas de grãos na base da planta.
Plataformas draper (alta velocidade)
Corte: alimentação por esteiras, permitindo rotações da navalha de até 1100 SPM ou 550 RPM.
Dedo ideal: triplo ou Quádruplo. Em alta velocidade, o dedo duplo embucha ou masca. A draper exige o máximo de estabilidade lateral, cenário onde o dedo quádruplo do Mastercut entrega a maior eficiência do mercado.
Qual dedo usar em cada cultura
A escolha muda também pelo comportamento da planta. O que interessa é a espessura da haste, a altura do corte e a sensibilidade à mascagem:
| Cultura | Tipo de corte / características | Dedo recomendado | Por que usar |
| Soja | Rente ao solo, haste fina, alta sensibilidade à mascagem. | Triplo ou quádruplo (sobretudo em Draper/altas t/ha) | O dedo duplo masca a vagem e derruba grãos antes da máquina. O triplo/quádruplo garante corte limpo. |
| Feijão | Rente ao solo, haste extremamente frágil. | Triplo ou quádruplo | Protege a planta contra impactos, evitando a perda de grãos por mascagem na barra. |
| Trigo, arroz e cevada | Corte médio a alto, haste mais firme. | Duplo, triplo ou quádruplo | O duplo atende bem no corte alto. O triplo entra para manter a estabilidade em operações mais rápidas. |
| Hastes fibrosas (Canola e Girassol) | Corte médio/alto, material fibroso e denso. | Triplo ou quádruplo | O alinhamento mais justo evita o embuchamento e o travamento do material na barra. |
Como o dedo quádruplo do Mastercut se posiciona nessa evolução
O quádruplo do Mastercut é a configuração mais nova disponível no mercado brasileiro e foi desenvolvida como sistema completo:
- Dedo quádruplo: com intervalos mais curtos entre as pontas , para reduzir flexão lateral e acúmulo de detritos.
- Lâmina dupla: em aço cromo vanádio, posicionada 2 mm à frente dos dedos, o que evita a mastigação da planta antes do corte.
- Parafuso ajustador com calço de afinação: integrado, que elimina o uso de retirada de calços tradicionais na regulagem da folga.
- Indicado para culturas de grãos: soja, feijão, , trigo, e arroz (em culturas rasteiras dispensa levantador).
Os dados de campo:
- Ganho de aproximadamente 30%: em velocidade operacional em relação a sistemas convencionais.
- Capacidade de corte 4x maior: por ciclo em comparação com o sistema convencional.
- Compatibilidade: com as principais linhas de plataforma do mercado, com instalação usando o próprio trilho existente.
Como escolher o dedo certo para a sua colheitadeira
Estes são os critérios para definir o dedo ideal para a sua colheitadeira:
- Compatibilidade com a plataforma: confira o código original da peça (ou o equivalente do fabricante da reposição) e o sistema de corte, curto ou longo, especificado pela montadora.
- Cultura predominante e produtividade média da área: haste fina e alta produtividade puxam para triplo ou quádruplo.
- Velocidade de trabalho da colhedora: quanto mais rápida a operação, mais o vão menor compensa.
- Condição do terreno:pedra, torrão e acamamento exigem mais do sistema de corte e favorecem geometrias com maior contra-apoio.
- Material e tratamento térmico da peça: aço, tratamento e origem do fabricante determinam a vida útil real da peça.
A Venturoso Valentini fabrica dedos duplos, triplos e quádruplos para as principais plataformas do mercado brasileiro, incluindo John Deere, Case, New Holland, AGCO, GTS Flexer e MacDon. As peças da linha VV chegam com a mesma referência da peça original da montadora, o que facilita a substituição em revenda e oficina. O Mastercut é a opção mais moderna do portfólio.
Para identificar qual dedo se aplica à sua plataforma, consulte o catálogo VV pela referência original da máquina ou fale com a equipe técnica da VV para uma recomendação por modelo e cultura.
