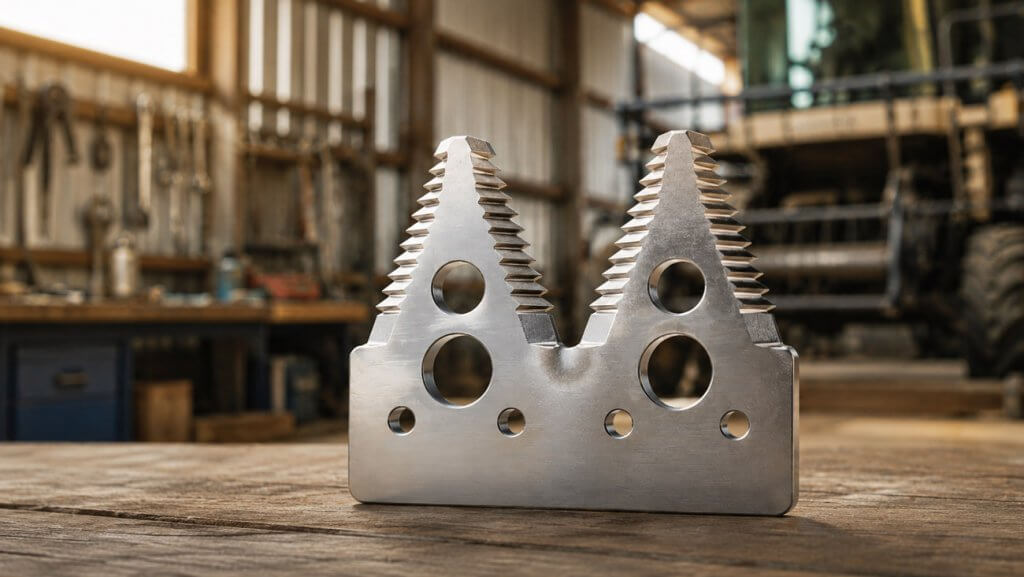

A lâmina dupla é uma navalha de duas seções unidas que substitui a lâmina simples na barra de corte da colheitadeira. Ela amplia a área cortada por ciclo, permite que a máquina avance mais rápido sem deixar planta dobrada para trás e reduz a debulha de vagem na entrada da plataforma.
O que é a lâmina dupla?
Lâmina dupla é a peça de reposição composta por dois segmentos de corte unidos em uma única navalha, usada na barra de corte de plataformas de colheitadeira.
Ela foi criada para resolver dois problemas da colheita mecanizada:
- A limitação de velocidade da lâmina simples, que a partir de certa rotação começa a deixar planta passar sem cortar.
- A perda de grão que vem do corte irregular, quando a haste é apenas dobrada contra o dedo em vez de cortada de forma limpa.
Dica VV: o material da liga e o tratamento térmico da lâmina são o que separam uma peça durável de uma peça que trinca prematuramente . É por isso que a comparação entre aço, tratamento e origem do fabricante deve entrar na hora de escolher a peça.
Como funciona a lâmina dupla na barra de corte?
Na barra de corte convencional, a navalha simples se move em vaivém e corta a planta contra os dedos fixos, um dente de cada vez por ciclo. Na lâmina dupla, os dois segmentos da mesma peça aliado ao dedo com uma ponta a mais ampliam a área de corte por oscilação. Isso significa que a barra remove mais material a cada golpe sem precisar aumentar a rotação do acionamento.
O funcionamento por etapas fica assim:
- A planta entra no vão entre os dedos da barra.
- A lâmina se desloca lateralmente e o gume encontra a ponta fixa do dedo.
- O corte acontece por cisalhamento, como uma tesoura, no ponto de encontro entre as duas partes.
- O material cortado passa para o caracol (ou para a esteira, no caso de plataforma draper) e segue para o interior da máquina.
Nas configurações mais modernas, como o Mastercut, a lâmina dupla é montada 2 mm à frente dos dedos. Esse posicionamento evita que a planta seja mastigada, ou seja, pressionada pelo dedo antes que o gume da lâmina alcance a haste. O resultado é corte limpo e fluxo constante de material para o caracol.
O ganho técnico dessa geometria é um corte mais limpo, menos esforço mecânico no acionamento e velocidade maior sem perda de qualidade de corte.
Lâmina dupla ou sistema de dupla barra de corte? Não é a mesma coisa
Entenda a diferença entre lâmina dupla e sistema de dupla barra de corte:
- Lâmina dupla: é a peça, uma navalha com dois segmentos de corte unidos, que substitui a lâmina simples no acionamento normal da barra. Trabalha em uma barra só.
- Sistema de dupla barra de corte (double cutterbarou DCH): é um projeto de plataforma com duas barras de corte e dois acionamentos uma direita e uma esquerda , usadas em condições de colmo longo ou úmido. Aparece bastante no trigo europeu e ainda é raridade no Brasil.
Ganhos que a lâmina dupla entrega na colheita
A lâmina dupla traz retorno ao produtor em três frentes: velocidade de operação, redução de perdas na plataforma, consumo de combustível e desgaste do sistema (o ganho em cada uma varia com a cultura, o talhão e a regulagem).
Mais velocidade de operação sem sacrificar o corte
A lâmina dupla amplia a área cortada por ciclo, então a colheitadeira consegue avançar mais rápido no talhão sem que a barra engula planta sem cortar.
Os dados de campo da VV confirmam a diferença: com sistema Mastercut registramos até 30% mais velocidade operacional em relação ao sistema convencional, em testes de campo em diferentes culturas.
Mais velocidade sem sacrificar corte significa mais hectares por dia e mais grão entregue no ponto certo de umidade.
Redução de perdas na plataforma de corte
Cerca de 80% das perdas na colheita de soja acontecem na plataforma de corte, e a barra de corte sozinha responde por aproximadamente 65% das perdas totais da operação.
Uma lâmina que corta a planta de forma limpa, sem esmagar a vagem contra o dedo, reduz a debulha no ponto de corte e libera menos vagem antes de a planta entrar no caracol. Uma lâmina desgastada ou mal ajustada faz o oposto: aumenta a mascagem de vagem e joga grão no chão antes mesmo de o material entrar na máquina.
O efeito se soma à regulagem de altura. Cortes acima de 12 cm do solo aumentam as perdas totais entre 9% e 12%, conforme levantamento da Aegro para colheita de soja no Mato Grosso. Uma lâmina dupla bem ajustada permite trabalhar em altura menor com segurança, o que amplia o ganho.
Menor desgaste e menos vibração
A geometria da lâmina dupla distribui o esforço de corte em mais pontos a cada ciclo de golpe da barra. Como o trabalho de cisalhamento é dividido entre duas pontas na mesma seção, a carga individual sobre a navalha diminui, suavizando os picos de esforço e reduzindo a vibração transmitida a todo o conjunto.
Quando a lâmina dupla atua junto com o dedo quádruplo no sistema Mastercut, esse benefício se multiplica: a zona de corte fica extremamente estável e controlada, minimizando a flexão lateral da faca e reduzindo a fadiga do material contra impactos de torrões ou palhada dura.
Quando a lâmina dupla realmente compensa?
A lâmina dupla é ideal para os seguintes cenários:
- Talhões grandes com janela de colheita apertada: caso típico de Mato Grosso e de áreas que precisam liberar campo para a safrinha. O ganho de velocidade se traduz em dias a menos de operação.
- Cultivares de soja com inserção baixa de vagens: exige corte próximo ao solo, e a lâmina dupla reduz a perda das vagens de altura crítica que a simples deixa escapar.
- Áreas com muita palhada residual ou plantio direto pesado: a lâmina dupla mantém o fluxo mesmo com resto de cultura anterior atravancando a barra.
- Terrenos úmidos ou irregulares: o Mastercut foi projetado para trabalhar rente ao solo e não embuchar em umidade, situação em que a barra convencional trava.
Plantas acamadas: lavouras com 60% de plantas acamadas podem sofrer até 15% de perda de grãos na colheita, segundo o Manual do Copo Medidor da Embrapa. Uma barra que corta bem em condição desfavorável recupera parte desse prejuízo.

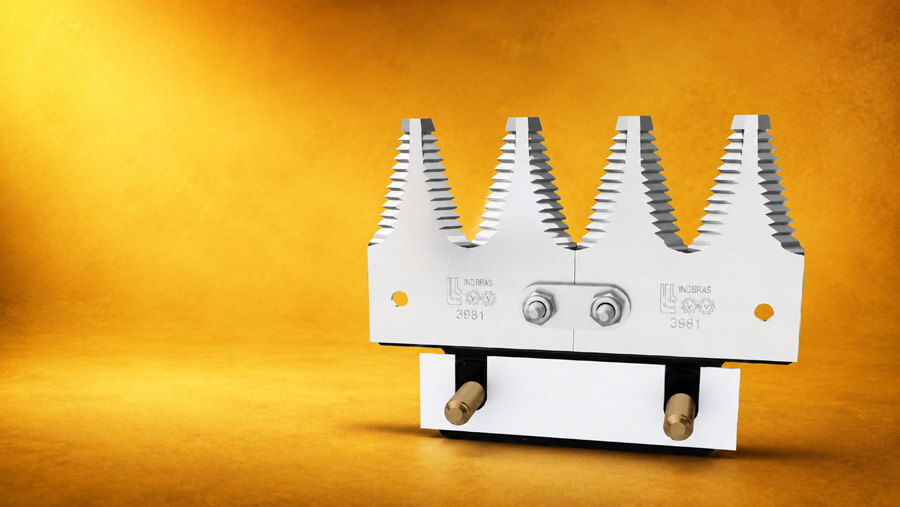

Mastercut: como a Venturoso Valentini evoluiu a lâmina dupla
O Mastercut combina lâmina dupla com dedo quádruplo, uma configuração que corta até 4 vezes mais que o sistema convencional por ciclo. O dedo quádruplo cria uma zona de corte menor e mais controlada, o que reduz a fadiga do sistema e melhora a precisão da entrada da planta na barra.
Os diferenciais técnicos do sistema:
- Lâmina dupla em cromo vanádio SAE 6158 (equivalente DIN 58CrV4), sem furos, com tratamento térmico de têmpera total (full hardening), o que endurece o aço em toda a extensão e mantém o fio afiado por mais tempo.
- Dedo quádruplo mais curto e mais fino que o triplo, com menor área de flexão lateral e maior resistência à tração.
- Lâmina posicionada 2 mm à frente dos dedos, para corte antes da compressão da planta.
- Parafuso ajustador que dispensa o uso de calços na regulagem da folga do apertador sobre a barra (há somente calço de nivelamento).
- Compatibilidade com plataformas de 20, 25, 30, 35, 40 e 45 pés das marcas John Deere, Case, New Holland, AGCO, GTS e MacDon.
- Culturas atendidas: soja, feijão, milho, trigo, arroz e algodão.
Como escolher a lâmina dupla certa para a colheitadeira
A escolha da peça segue cinco critérios:
- Compatibilidade de marca e modelo: cada plataforma exige uma referência específica de lâmina. As colheitadeiras John Deere Série 600, por exemplo, usam referências como H153329 e H163131, no padrão 10 DPP (10 dentes por pé). Validar sempre pelo número original da montadora ou pelo código equivalente do fabricante da peça de reposição.
- Dente grosso ou dente fino: dente grosso corta melhor culturas fibrosas e palhadas pesadas; dente fino entrega grão mais limpo em soja e trigo.
- Largura em pés: a peça precisa cobrir a largura correta da plataforma, do 20 pés ao 45 pés no caso do Mastercut.
- Material e tratamento térmico: cromo vanádio com têmpera total é o padrão da linha premium.
Quando trocar a lâmina dupla: sinais de desgaste
O que observar para entender se a peça já cumpriu seu ciclo:
- Corte irregular, com plantas dobradas em vez de cortadas.
- Aumento visível de palhada ou vagens caindo antes da barra.
- Perda medida pelo copo medidor da Embrapa acima de 60 kg/ha (1 saca/ha).
- Marca de trinca ou desgaste desigual entre os dois segmentos da lâmina.
- Aumento de vibração ou barulho no acionamento.
Para conhecer as lâminas, dedos e demais peças da linha de barra de corte da VV, acesse nosso catálogo de produtos.
