A navalha da barra de corte é um componente da plataforma de corte em colheitadeiras. Sua função é puramente mecânica: realizar o corte rente dos talos da soja ou do trigo para que a planta possa ser recolhida para o interior da colhedora.
No mercado brasileiro, também são utilizados os termos “navalha”, “faca” e “lâmina de corte” para este mesmo componente.

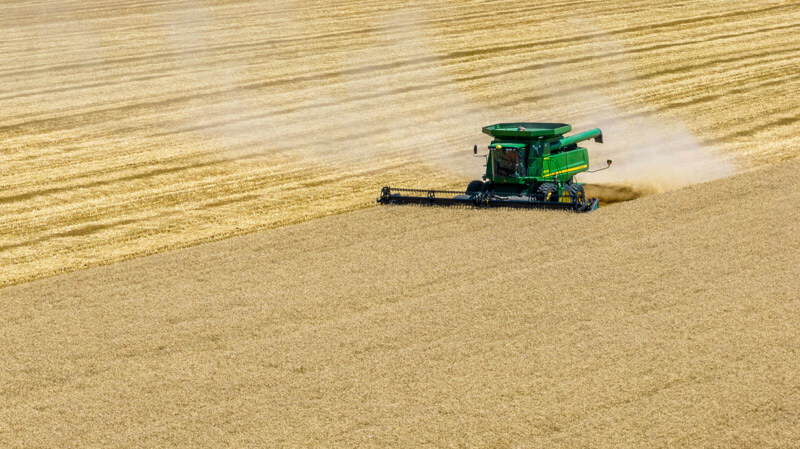

A plataforma de corte é considerada um dos pontos mais sensíveis da colhedora, pois a maior parte da perda de grãos durante a colheita ocorre neste mecanismo. Mau funcionamento ou má regulagem da barra de corte, incluindo navalhas desgastadas, são os principais causadores do desperdício no campo.

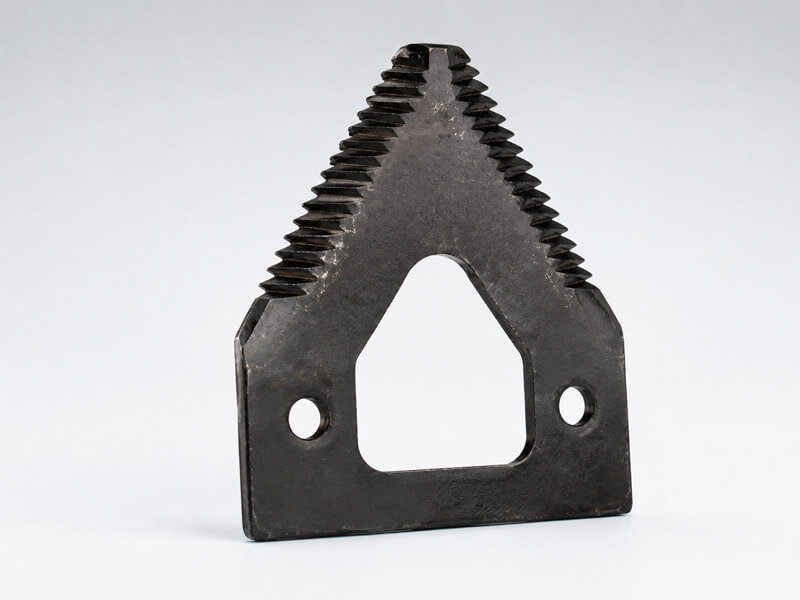

O que é a navalha da barra de corte?
A navalha da barra de corte é o segmento serrilhado ou liso que realiza o corte dos colmos das plantas durante a colheita mecânica. Ela se move em vaivém horizontal entre os dedos fixos (as contrafacas), produzindo um corte em tesoura que secciona o colmo antes que a planta entre nos demais sistemas da colheitadeira.
Quando a navalha está em bom estado e bem regulada, ela secciona o colmo com precisão e o encaminha ao caracol (o mecanismo em espiral que leva o material cortado para a entrada da colheitadeira) ou ao sistema de alimentação da plataforma, conforme o modelo, sem provocar vibração na planta. Quando está gasta ou mal ajustada, ela puxa o colmo em vez de cortá-lo. Essa puxada gera vibração na planta, e a vibração debulha as vagens antes mesmo do corte. O grão cai no solo, fora da plataforma, e nunca chega ao tanque graneleiro.

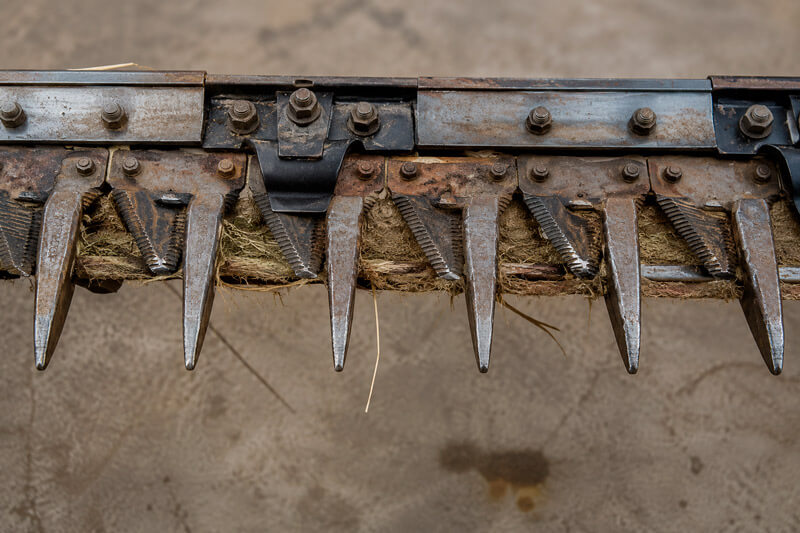

Como a navalha funciona: o par navalha-dedo
O corte da barra depende de dois componentes trabalhando juntos: a navalha (elemento móvel) e o dedo, que pode ser duplo, triplo ou quádruplo como no caso do sistema Mastercut da VV (o dedo é um elemento fixo, também chamado de contrafaca). A navalha desliza entre as duas pontas do dedo, e o colmo que entra nesse espaço é cortado por cisalhamento no momento do vaivém.
Para que esse corte seja limpo, a folga entre a navalha e o guia da barra precisa estar dentro de tolerâncias precisas. A Embrapa especifica folga de 0,5 mm entre a navalha e o guia, e de 0,6 mm entre as placas de desgaste e a régua da barra de corte. Quando o desgaste aumenta essa folga, a navalha deixa de cortar com eficiência e começa a puxar o colmo, desencadeando os problemas de vibração e debulha descritos acima.
O conjunto completo do sistema de corte inclui:
- a navalha (segmento móvel)
- o dedo duplo, triplo ou quádruplo (contrafaca, elemento fixo)
- a régua da barra
- as placas de desgaste
- os clipes fixadores
O desgaste de qualquer um desses elementos afeta o desempenho dos demais. Um dedo torto ou quebrado altera a folga de trabalho mesmo que a navalha esteja nova, porque ele deforma o ponto de cisalhamento. Por isso, inspecionar o sistema segmento por segmento, e não “a barra como um todo”, é o que faz a maior diferença no dia a dia.
Tipos de navalha para barra de corte
A classificação das navalhas tem três dimensões independentes: geometria dos dentes, número de corpos de corte por segmento e perfil do corpo. É importante entendê-los para escolher corretamente o componente de acordo com a cultura e as condições do campo.

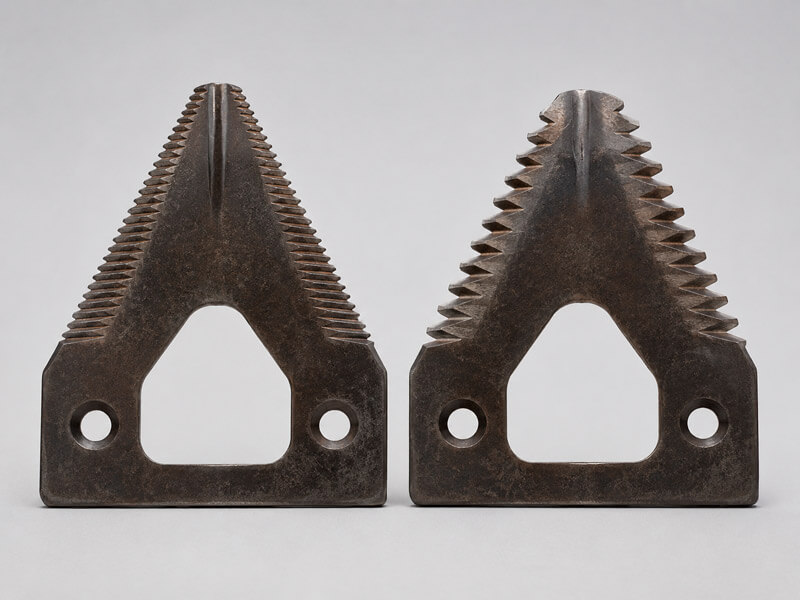

Dente fino e dente grosso: a principal variável de aplicação
A geometria dos dentes é o principal fator que indica para qual cultura a barra de corte é adequada.
A navalha de dente fino tem mais dentes por centímetro, com uma serrilha mais fechada. É indicada para culturas de colmo fino e úmido, como trigo e arroz, onde o corte precisa ser mais preciso para não amarrotar o material antes que ele chegue ao sistema de trilha.
A navalha de dente grosso tem menos dentes, com serrilha mais espaçada. É a configuração dominante para soja, canola e feijão, porque o dente mais largo penetra com mais eficiência em colmos mais espessos. A contrapartida é que, com maior exposição por dente, ela é mais suscetível a lascar quando a barra trabalha próxima ao solo ou em lavouras com pedras.

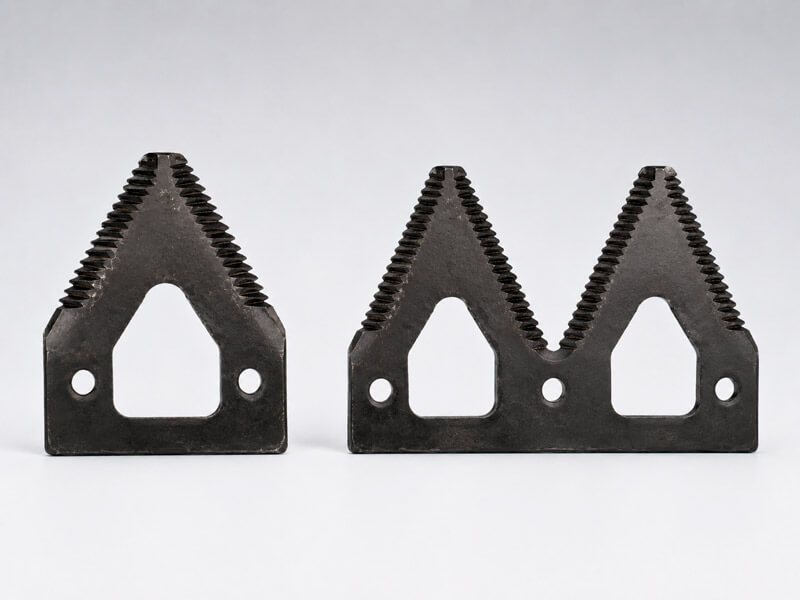

Navalha simples e navalha dupla: quando cada uma se aplica
A navalha simples tem um único segmento de corte por posição na barra. É a configuração padrão da maioria das plataformas convencionais e funciona bem para as culturas e condições habituais de campo.
A navalha dupla reúne dois corpos de corte em um único segmento, indicada para plataformas de barras duplas e para sistemas que demandam maior frequência de corte por metro de barra. O sistema Mastercut, por exemplo, combina lâmina dupla com dedo quádruplo para aumentar a eficiência de corte e reduzir as perdas na colheita. Onde o sistema da plataforma foi projetado para navalha dupla, usar navalha simples compromete o desempenho e aumenta a perda de grão, porque a frequência de corte fica abaixo do que o sistema foi calibrado para operar.

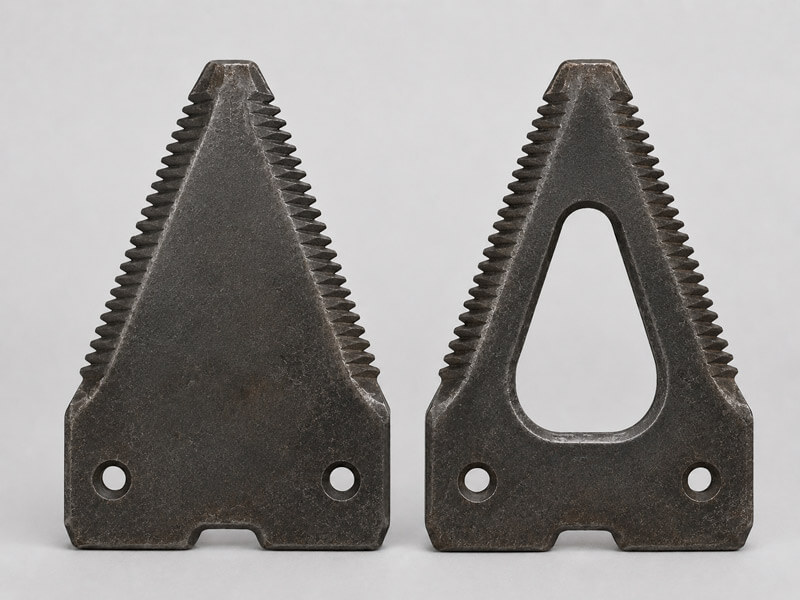

Navalha fechada e navalha vazada
A navalha fechada (ou cheia) tem o corpo sólido, sem essas aberturas. Tende a ser mais resistente ao impacto e é preferida em condições secas, solos mais abrasivos ou onde o risco de entupimento é baixo.
A navalha vazada tem aberturas (janelas) no corpo do segmento. Essas aberturas reduzem o peso total da barra e podem facilitar o escoamento de material vegetal e diminuir o risco de entupimento em colheitas com alta umidade ou excesso de palha.
A escolha entre os dois tipos depende do sistema da plataforma, da cultura e das condições de campo. Em caso de dúvida, verifique a indicação do fabricante da plataforma antes de substituir.
Qual navalha usar em cada cultura?
Para definir a melhor navalha para cada cultura, é importante observar a espessura do colmo, o teor de umidade típico no momento da colheita e a sensibilidade da cultura à vibração causada por um corte impreciso.
A tabela abaixo organiza as indicações mais comuns para as principais culturas brasileiras:
| Cultura | Tipo de dente | Corpo | Observação principal |
| Soja | Grosso | Vazada ou fechada | Trabalha rente ao solo; desgaste acelerado em solos arenosos |
| Trigo | Fino | Geralmente fechada | Colmo fino e úmido; dente fino faz corte mais limpo |
| Arroz | Fino | Conforme sistema | Alta umidade favorece escoamento; verificar indicação da plataforma |
| Feijão e canola | Grosso | Conforme condição | Colmo mais robusto; sensível à vibração próximo à colheita |
Para a soja, a cultura de maior relevância no contexto das plataformas de corte no Brasil, a combinação mais comum é a navalha de dente grosso com plataforma flexível, que opera próxima ao solo. Nessa condição, o contato frequente da barra com a terra é o principal acelerador de desgaste da serrilha.
Desgaste da navalha: o que causa e como progride?
Existem quatro mecanismos principais que favorecem o desgaste da navalha, e é muito importante que o produtor inspecione os pontos certos periodicamente para minimizar as chances de parada de máquina devido a falha da navalha.
- Abrasão pelo solo, areia e palha: o mecanismo mais comum na colheita de soja, especialmente em solos arenosos ou quando a barra opera muito rente ao chão. O contato contínuo com partículas abrasivas vai arredondando a serrilha progressivamente, sem sinal de quebra visível até o desgaste estar avançado.
- Impacto com corpos estranhos: pedras, restos de estacas, tocos de raiz ou qualquer objeto sólido que a barra encontre podem causar lascamento pontual ou quebra de dente. Esse dano é imediato e localizado, diferente do desgaste por abrasão que progride ao longo de horas.
- Fadiga por ciclos de vaivém: a barra opera com frequências de 1.000 a 1.200 golpes por minuto. Ao longo de centenas de horas, os pontos de fixação dos rebites são submetidos a ciclos repetitivos de tensão e podem desenvolver microfissuras que progridem até a quebra sem aviso visual claro.
- Corrosão: em regiões de alta umidade, ou quando a máquina fica armazenada sem a limpeza e proteção adequadas na entressafra, a corrosão ataca o fio de corte e acelera a degradação da serrilha.
Um detalhe extremamente relevante a se considerar é que o desgaste ao longo da barra não é uniforme. As extremidades tendem a se desgastar mais rápido que o centro, porque estão mais expostas a variações de altura do terreno e ao contato lateral com o solo. Trocar toda a barra quando apenas os segmentos das pontas estão gastos é desperdício de material e de custo. O monitoramento correto é segmento por segmento, com substituição pontual dos que apresentam desgaste, não da barra inteira de uma vez.
Como identificar que a navalha precisa de troca?
Os sinais de desgaste aparecem de duas formas: você pode vê-los numa inspeção antes de ligar a máquina, ou percebê-los durante a operação pelo comportamento da plataforma.
Sinais visuais (inspeção pré-operação):
- Bordas da serrilha arredondadas ou lisas, sem a geometria original dos dentes
- Quebra parcial ou total de dentes no segmento
- Trincas visíveis, especialmente nas regiões dos rebites ou parafusos de fixação
- Empenamento ou dobramento do segmento (sinal típico de impacto com corpo estranho)
- Folga visível a olho nu entre navalha e dedo, sem necessidade de medição formal
Sinais funcionais (durante a operação):
- Vibração e ruído anormais na plataforma sem causa mecânica identificada em outro sistema
- Colmos sendo puxados em vez de cortados (a massa de plantas entra de forma irregular na plataforma)
- Grãos caindo na frente da barra antes de entrar na máquina (debulha antecipada visível)
- Aumento das perdas medidas no copo medidor acima de 1 saca/ha sem outra causa identificável
- Aquecimento na região da barra causado pela fricção aumentada por folga excessiva
Recomenda-se inspecionar a barra de corte diariamente durante a safra. Identificar cedo um segmento danificado evita que os problemas se propaguem para os dedos adjacentes, que começam a trabalhar sob esforço irregular e desgastam mais rápido.
Quando trocar a navalha: a decisão certa para cada situação
Troca imediata (urgência operacional)
Qualquer navalha quebrada, empenada ou com dente lascado deve ser trocada sem esperar o fim do turno. Um segmento danificado desequilibra o esforço sobre toda a barra, acelera o desgaste dos segmentos vizinhos e aumenta a vibração transmitida à estrutura da plataforma.
A primeira instrução para reduzir perdas na plataforma de corte é, portanto, trocar as navalhas quebradas, alinhar os dedos das contrafacas substituindo os quebrados e ajustar as folgas da barra de corte.
Troca preventiva no fim da safra
Navalhas que chegam ao final da safra com desgaste visível, bordas sem serrilha nítida, dentes achatados que ainda não quebraram, devem ser trocadas na entressafra, não no começo da próxima safra.
A diferença é que, trocando na entressafra, a máquina entra na lavoura com a barra calibrada desde o primeiro dia. Deixar para trocar depois que a safra começa compromete os primeiros dias de colheita e ignora um fator econômico adicional: navalhas com desgaste moderado podem aumentar o esforço de corte e contribuir para maior demanda operacional da máquina. A máquina trabalha mais para entregar o mesmo resultado de campo.
A armadilha da troca por horas de uso
Algumas fontes citam uma vida útil de 150 a 300 horas para navalhas de barra de corte, porém, isso depende de variáveis difíceis de mensurar.
Solo arenoso desgasta a navalha em uma fração do tempo que um solo argiloso levaria. Soja colhida rente ao chão tem desgaste muito mais acelerado do que trigo colhido na altura das espigas. Uma navalha fabricada com aço de qualidade superior tende a reduzir trocas, paradas e custo por hectare, mas a vida útil real depende das condições de uso
O critério de horas de uso é um ponto de partida, mas o critério mais confiável, na prática, é a combinação de inspeção visual regular com o monitoramento de perdas em campo. Quando as perdas sobem e a regulagem da máquina está dentro do especificado, a navalha é o primeiro componente a ser verificado.
Material e qualidade da navalha: o que determina a durabilidade em campo
A durabilidade de uma navalha depende, principalmente, da qualidade do material utilizado e do processo de fabricação.
Composição do aço
Um dos primeiros indicativos de qualidade é a composição do aço. Aços de baixo carbono desgastam mais rápido porque têm menor resistência à abrasão. Navalhas de qualidade são fabricadas com ligas que oferecem propriedades mecânicas superiores em condições severas de campo. O SAE 6150, por exemplo, é um aço cromo-vanádio (ou “aço mola” na classificação comercial) utilizado em aplicações que exigem resistência à fadiga e à abrasão de forma simultânea. Esse tipo de liga responde melhor aos tratamentos térmicos subsequentes, o que é crítico no processo de fabricação da peça.
Tratamento térmico
O tratamento térmico (têmpera e revenimento) é o que define a dureza final do fio de corte e a resistência à fadiga do segmento inteiro. Uma navalha sem tratamento adequado perde a serrilha rápido, porque o material das bordas não tem dureza suficiente para resistir ao atrito contínuo com o solo e à palha.
Precisão dimensional
A folga especificada entre navalha e guia é de 0,5 mm. Uma navalha com variação dimensional fora do tolerado cria folgas inconsistentes ao longo da barra, com alguns pontos trabalhando em aperto e outros com folga excessiva. Os efeitos aparecem como corte irregular, vibração e desgaste diferenciado entre segmentos da mesma barra, ou seja, esse fator tem impacto direto no desempenho em campo.
Processo de estampagem
O processo de estampagem é o responsável por recortar e moldar as lâminas a partir de chapas de aço planas de alta resistência, é o processo que garante a padronização exata das peças.
Navalhas fabricadas com matrizes de precisão mantêm a geometria dos dentes consistente em toda a série produzida. Matrizes gastas ou imprecisas produzem serrilhas irregulares que comprometem a qualidade de corte já no primeiro uso, ainda que a peça pareça visualmente adequada.
Uma navalha mais barata que dura uma safra e meia custa mais por hectare ao longo do tempo do que uma peça de qualidade que completa três safras. O produtor que compara preço de catálogo sem considerar vida útil real e impacto nas perdas está tomando a decisão financeira errada.
A Venturoso Valentini fabrica navalhas e lâminas de corte há mais de 55 anos, com controle de processo produtivo, tratamento, acabamento e verificação dimensional, conforme a linha da peça. Esse conhecimento nos permite falar sobre qualidade da peça com autoridade de quem é referência em fabricação de peças de reposição para máquinas agrícolas.
Manutenção preventiva da barra de corte
A navalha trabalha dentro de um sistema de corte, portanto, o estado dos demais componentes afeta diretamente a sua vida útil. Dado esse cenário, é necessário estar atento a alguns pontos específicos de manutenção:
- Alinhamento dos dedos (contrafacas): dedos tortos ou quebrados criam pontos de impacto irregular sobre a navalha. Corrigir dedos mal alinhados é tão importante quanto trocar navalhas gastas para manter a barra funcionando de forma eficiente.
- Ajuste das placas de desgaste: a folga de 0,6 mm entre as placas e a régua precisa ser mantida para que a navalha trabalhe sem arraste excessivo nem folga que cause puxão do colmo.
- Lubrificação das articulações: os pontos móveis da barra precisam de lubrificação regular para reduzir o atrito no mecanismo de vaivém e evitar aquecimento que compromete as peças vizinhas.
- Verificação dos clipes fixadores: clipes frouxos permitem que os segmentos se movam fora do plano de corte, gerando desgaste irregular e risco de quebra.
A velocidade de operação da máquina também é uma variável direta. A Embrapa especifica 4 a 5 km/h para barras que operam com 1.000 golpes por minuto, e no máximo 6 km/h para barras com 1.100 ou 1.200 golpes por minuto. Operar acima dessas faixas sobrecarrega a navalha e encurta sua vida útil independentemente da qualidade da peça.
Obs.: Essa recomendação é baseada em colhedoras de pequeno e médio porte. Algumas colhedoras mais modernas com plataforma Draper operam com velocidades muito maiores, atingindo 1.300 a 1.400 golpes por minuto, e conseguem trabalhar com velocidades de 6,5 a 7,5km/h sem aumentar o índice de perdas.
Para escolher a peça correta para a sua plataforma, é importante conferir a aplicação, o código da máquina e a compatibilidade com o sistema de corte utilizado. No catálogo de produtos da Venturoso Valentini, você encontra as linhas de peças fabricadas pela VV para colheitadeiras, plataformas de corte, plantadeiras e tratores, incluindo lâminas de corte, lâminas duplas, barras de corte, dedos, cabeças da navalha, réguas, guias e fixadores. Acesse o catálogo e consulte as opções disponíveis para reposição com mais precisão.
