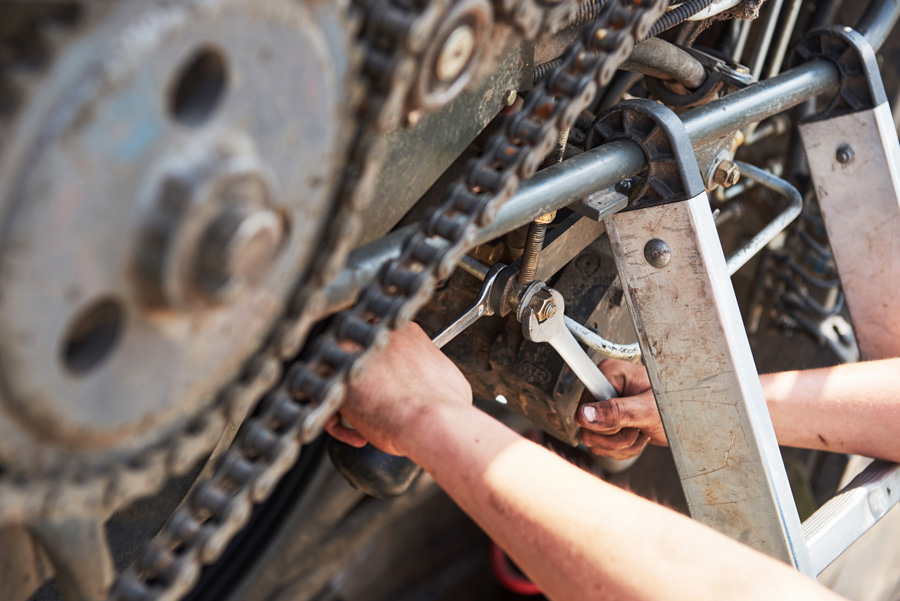

Realizar uma boa regulagem na colheitadeira de soja faz toda a diferença para a produtividade, e pode minimizar perdas da colheita. Mas tão importante quanto regular as peças é avaliar a condição mecânica, evitando folgas e desalinhamentos que também interferem na eficiência do maquinário.
Regular é tão importante quanto verificar o estado das peças
A regulagem define como a colheitadeira deve trabalhar; o estado das peças determina até onde ela consegue entregar esse desempenho. Ajustar os parâmetros no painel da máquina sem verificar o desgaste dos componentes pode te fazer perder dinheiro.
O impacto das perdas na lavoura de soja
A colheita de soja exige precisão extrema na barra de corte para evitar o debulhamento antes da alimentação. Um estudo de campo na safra comparando o nível de perdas em colheitadeiras revelou o tamanho desse prejuízo:
- Equipamento antigo e desgastado: perdas de até 206 kg/ha (mais de 3,4 sacas de soja/ha deixadas no chão).
- Equipamento conservado: perdas reduzidas para a faixa de 87 a 112 kg/ha (~1,4 a 1,8 sacas/ha).
- Tolerância ideal de mercado: o limite aceitável para uma colheita eficiente é de 45 kg/ha (0,75 saca/ha).
Mesmo nas máquinas mais modernas, o desgaste mecânico anula completamente a boa regulagem.
Por que a regulagem, sozinha, não basta?
Ajustar a velocidade do molinete ou a rotação do caracol não corrige falhas de peças gastas. Veja o que acontece na colheita da soja:
| Componente desgastado | O que a regulagem tenta fazer | Resultado na lavoura |
| Navalha cega ou picotada | Aumentar a rotação do molinete | Mastiga a haste da soja, gera debulhamento precoce e embuchamento. |
| Dedos e guias desalinhados | Baixar a altura da plataforma | A barra ganha atrito, o corte fica irregular e as vargens mais baixas ficam no campo. |
| Folga nas buchas e travessão | Calibrar a pressão de flutuação | Vibração excessiva, desgaste acelerado e risco de quebra no pico da safra. |
Antes de iniciar qualquer calibração de painel para a safra de soja, faça a revisão mecânica da plataforma. Se a barra de corte tem folga ou as navalhas estão cegas, a máquina continuará deixando sacas para trás, não importa o quão moderna seja a regulagem eletrônica.
O que checar antes de regular?
Ajustar a velocidade do molinete ou a altura de corte em uma máquina com componentes gastos gera apenas retrabalho. Antes de alterar qualquer parâmetro no painel, faça esta verificação rápida na plataforma para garantir que a mecânica responderá aos ajustes.
Navalhas: fio, integridade e geometria
A navalha deve realizar um corte limpo e uniforme. Se a peça estiver gasta, a máquina mastiga a haste da soja, exige mais potência e eleva o consumo de combustível.
- Checklist de inspeção:
- Fio de corte: verifique se há trechos cego ou com serrilha gasta ao longo da barra.
- Trincas e quebras: inspecione a base dos dentes e os pontos de fixação dos rebites/parafusos.
- Desgaste desigual: densa deterioração em um único ponto indica desalinhamento da plataforma ou pneus descalibrados.
- Referência técnica: a vida útil média das navalhas varia entre 150 e 300 horas, dependendo da abrasividade do solo e do talhão.
Dedos da barra de corte: alinhamento e contra-apoio
Os dedos funcionam como a tesoura de contra faca da navalha. Se estiverem tortos ou quebrados, a palha se acumula na barra, retém vagens e interrompe o fluxo para o caracol ou esteira.
Checklist de inspeção:
- Pontas dos dedos: busque peças dobradas, lascadas ou com desgaste excessivo por impacto.
- Alinhamento do plano: verifique se algum dedo está fora do alinhamento entre os dedos ao lado (mais alto ou mais baixo).
- Fixação física: cheque se há parafusos folgados ou folga nos pontos de montagem.
- Atenção técnica: verifique se o modelo do dedo (duplo, triplo ou quádruplo) é o correto para a geometria da sua plataforma.
Folgas da barra de corte: tolerâncias mecânicas
Folgas fora do padrão fazem a navalha vibrar em excesso, bater nas guias e perder a eficiência de corte. Nenhuma regulagem de painel corrige uma folga física.
Checklist e tolerâncias de referência:
| Ponto de verificação na barra | Folga Padrão recomendada | Sinal de problema no campo |
| Entre navalha e guia da barra | 0,5 mm | Vibração excessiva e desgaste acelerado das navalhas. |
| Entre placa de desgaste e régua | 0,6 mm | Prende a barra ou permite travamento por acúmulo de palha. |
Molinete: Dedos , alinhamento e posição
O molinete conduz as plantas suavemente para a barra. Se estiver em más condições mecânicas, ele debulha as vagens antes do corte e joga grãos para fora da plataforma.
Checklist de inspeção:
- Dedos :identifique dedos faltantes , empenados ou com inclinação desalinhada.
- Acionamento e rotação: cheque se há travamentos, folgas nos eixos e buchas das barras do Molinete ou oscilação na velocidade.
- Ajustes e parâmetros ideais:
- Posição do eixo: em plataformas convencionais, o eixo central trabalha de 15 a 30 cm à frente da barra de corte.
- Velocidade periférica: deve ser ligeiramente superior à velocidade de deslocamento da máquina para puxar o material sem golpear a planta.
Regulagem da plataforma de corte para soja: parâmetros x exigência mecânica
Abaixo estão os parâmetros de partida para a colheita de soja e o que cada ajuste exige da mecânica da máquina.
1. Altura de corte
- Ajuste de referência: 5 a 15 cm (dependendo da altura de inserção das primeiras vagens e relevo).
- Impacto na colheita: estudos mostram que cortes acima de 12 cm geram de 9% a 12% a mais de perdas na lavoura de soja. Lavouras com vagens baixas exigem trabalhar rente ao solo (5 a 10 cm).
- Peça exigida / gargalo mecânico: barras flexíveis, placas de desgaste e patins de flutuação. Trabalhar baixo exige que a pressão do sistema de flutuação esteja perfeita e as placas de desgaste sem folga, do contrário a barra afunda, atola em torrões ou trinca. Atenção para o ângulo de ataque da plataforma
2. Velocidade de deslocamento
- Ajuste de referência: 4 a 6 km/h (sincronizada com a rotação da barra).
- Barra a 1.000 golpes/min500 RPM: 4 a 5 km/h.
- Barra a 1.100 golpes/min550 RPM: até 6 km/h (sistemas duplos chegam a 1200 golpes/min 600 RPM).
- Impacto na colheita: andar rápido demais para a capacidade de corte esmaga e empurra a haste da soja e joga grãos no chão antes de entrarem na plataforma.
- Peça exigida / gargalo mecânico: navalhas e dedos. Se as navalhas estiverem cegas, o operador tende a reduzir a velocidade (perde rendimento/ha) para conseguir cortar. Reduzir a velocidade ameniza o sintoma, mas não resolve o desgaste do metal.
3. Posição e rotação do molinete
- Ajuste de referência:
- Posição: eixo central 15 a 30 cm à frente da barra de corte, atingindo o terço superior das plantas.
- Velocidade periférica: 15% a 25% superior à velocidade de avanço da máquina.
- Impacto na colheita: rotação alta demais “soca” a planta e provoca debulha precoce das vagens. Rotação baixa da caixa de acionamento faz a soja tombar à frente da barra.
- Peça exigida / gargalo mecânico: dedos do molinete buchas das barras e buchas do eixo de acionamento. Se os dedos estiverem tortos/faltando ou se houver folga no acionamento hidráulico/mecânico, a rotação varia no meio do talhão, anulando qualquer calibração no painel.
4. Ângulo de ataque da plataforma
- Ajuste de referência: cerca de 10° em relação ao alimentador (ajustado em piso nivelado) visivelmente em cima da sapata deslizante.
- Impacto na colheita: determina o fluxo contínuo de massa para o alimentador. Se o ângulo estiver errado, o material acumula em blocos (“embuchamento”) ou a ponta dos dedos e a barra raspam o chão desnecessariamente, levando torrões para dentro da plataforma
- Peça exigida / gargalo mecânico: alinhamento do chassi e buchas do alimentador. Exige que a barra de corte esteja 100% nivelada e sem jogo nas articulações laterais.
5. Velocidade das esteiras (plataformas draper)
- Ajuste de referência: 160 a 180 rpm (faixa inicial).
- Impacto na colheita: mantém a condução uniforme do pé de soja cortado até o caracol central/alimentador.
- Peça exigida / gargalo mecânico: lonas, roletes e guias da esteira. Lonas laceadas ou roletes travados causam patinagem, criando acúmulo de palha e alimentação irregular do rotor.
Regulagem da trilha para soja: cilindro/rotor e côncavo
Embora a plataforma responda por grande parte dos grãos perdidos, os mecanismos internos de trilha, separação e limpeza representam de 15% a 20% das perdas totais na colheita da soja. O foco nesta etapa é retirar o grão da vagem sem trincar ou quebrar o produto final.
1. Rotação do cilindro / rotor
A rotação precisa ser forte o suficiente para debulhar a vagem, mas suave para não danificar o grão. Quanto mais seca a soja, menor deve ser a rotação.
Ajuste de referência por sistema:
- Sistema convencional (cilindro): 500 a 700 rpm.
- Sistema axial (rotor):400 a 550 rpm.
- Impacto na colheita:
- Rotação alta demais: grãos trincados, quebrados ou esmagados (perda de qualidade comercial).
- Rotação baixa demais: vagens passam inteiras pelo sistema, caindo com a palha sem debulhar.
- Peça exigida / gargalo mecânico: barras de trilha e dentes do cilindro/rotor. Quando as barras ou dentes estão desgastados ou arredondados, o sistema perde capacidade de debulha . O operador frequentemente tenta compensar subindo a rotação, o que só aumenta a quebra de grãos.
2. Abertura do côncavo
A abertura deve processar a massa de soja gradualmente: a entrada recebe o volume bruto e a saída finaliza a separação.
Ajuste de referência:
- Entrada do côncavo: 15 a 25 mm (abertura maior).
- Saída do côncavo: 8 a 15 mm (abertura menor).
- Impacto na colheita:
- Abertura muito fechada (apertada): aumenta a agressividade da trilha, danificando os grãos e sobrecarregando o motor.
- Abertura muito aberta: passam vagens sem debulhar direto para as peneiras ou os saca-palhas no caso de máquina com cilindro ou rotores de separação.
- Peça exigida / gargalo mecânico: barras do côncavo e chassi do côncavo. Se o côncavo estiver empenado, torto ou com barras gastas, a folga real será diferente da indicada no painel da máquina, gerando trilha irregular ao longo da largura do conjunto.
Regulagem do sistema de limpeza para soja: peneiras e ventilador
Após a trilha e a separação, o sistema de limpeza elimina palha, vagens vazias e impurezas sem soprar grãos bons para fora da máquina. A eficiência dessa etapa depende do equilíbrio exato entre abertura das peneiras e velocidade do ar.
1. Peneiras (superior, inferior e retrilha)
A peneira superior retém a palha grossa e deixa o grão descer; a inferior faz a separação final antes de mandar a soja para o tanque graneleiro.
Ajustes de referência para soja:
- Peneira superior: 12 a 18 mm (faixa de campo comum: 15 mm).
- Peneira inferior: 11 a 16 mm (faixa de campo comum: 10 mm).
- Retrilha: 18 mm.
- Impacto na colheita:
- Abertura fechada demais: os grãos não caem, acumulam na peneira e são lançados para fora da máquina junto com a palha.
- Abertura aberta demais: excesso de palha e impurezas chegam ao tanque graneleiro, gerando descontos na recepção do grão.
- Peça exigida / gargalo mecânico: Molduras, réguas e peneiras de arame. Peneiras empenadas, com palhetas tortas ou furos obstruídos alteram o fluxo do ar e do grão, invalidando qualquer configuração feita no painel.
2. Ventilador de limpeza
O ventilador deve fornecer fluxo de ar contínuo para flutuar a palha leve sem soprar o grão de soja (que é mais pesado).
Ajuste e funcionamento:
- Ar em excesso (rotação alta): sopra grãos sadios para fora da máquina (perda na traseira).
- Ar insuficiente (rotação baixa): o moinho de palha passa para a peneira e suja o tanque de grãos.
- Atenção para máquinas axiais: por possuírem uma área de peneira maior, colheitadeiras axiais costumam exigir cerca de 20% a mais de volume de ar na limpeza do que colheitadeiras convencionais (saca-palha).
- Peça exigida / gargalo mecânico: Pás do ventilador, eixos e rolamentos. Pás trincadas ou desbalanceadas provocam turbulência no fluxo de ar e vibração no chassi, criando zonas mortas de vento sobre a peneira.
Como validar a regulagem no campo: método do copo medidor Embrapa
Depois de alinhar a mecânica e ajustar os parâmetros, é hora de ir para o talhão medir o resultado. O Copo Medidor da Embrapa é a ferramenta mais precisa para auditoria direta na lavoura.
O limite tolerável
A meta absoluta na colheita mecanizada de soja é manter a perda total abaixo de 45 kg/ha (máximo 0,75 saca de soja por hectare).
Diagnóstico rápido de perdas no campo
Faça o recolhimento das perdas na área padrão de 2 m² (repetindo a amostragem em pelo menos 5 pontos do talhão) e aplique a fórmula de diagnóstico:
| Onde está a perda? | O que o valor indica | Ação imediata |
| PPC alta (perda na plataforma) | Grãos/vagens caindo antes do alimentador. | Cheque navalhas, alinhamento dos dedos, folgas da barra e rotação do molinete. |
| PMI alta (perda na área industrial da colheitadeira | Grãos caindo na traseira ou quebrados. | Reative a verificação de abertura do côncavo, rotação do rotor e regulagem do ventilador/peneiras. |
O painel da colheitadeira indica o que a máquina deveria estar fazendo, mas só a medição de campo com o copo medidor revela o que está realmente acontecendo. Se o resultado superar 45 kg/ha , interrompa a colheita, identifique se a falha é de PPC ou PMI e substitua as peças desgastadas do conjunto.
Regulou tudo e a perda continua acima de 45 kg/ha? O problema pode estar nas peças
Se a regulagem já foi feita, as perdas foram medidas com o copo medidor e o resultado continua acima do limite aceitável de 45 kg/ha, é hora de parar de alterar os parâmetros no painel e checar o desgaste físico dos componentes.
Use a origem exata da perda para direcionar a inspeção mecânica:
PPC alta:
- Plataforma de corte: revise navalhas, dedos, folgas da barra e molinete. Peças gastas, cegas ou tortas impedem que a regulagem funcione no campo.
- PMI alta:
- Mecanismos internos: concentre a verificação nas barras do cilindro ou elementos de trilha do rotor, estado do côncavo, peneiras e pás do ventilador.
- Perda distribuída sem padrão claro:
- Múltiplas causas simultâneas: confira o nivelamento da plataforma, o alinhamento do chassi e a calibragem dos pneus.
Nessa etapa, a escolha da peça de reposição passa a ser parte direta da regulagem. Componentes com liga de alta resistência, tratamento térmico adequado e geometria precisa garantem que a máquina trabalhe exatamente nas tolerâncias de fábrica. Uma peça fora de especificação altera folgas, acelera o desgaste e faz o rendimento despencar mesmo após horas de ajuste.
